Видео по проблематике макросов

Небольшие технические обновления Конструктора узоров (0.75) и Конструктора бумажных коробок (1.01)

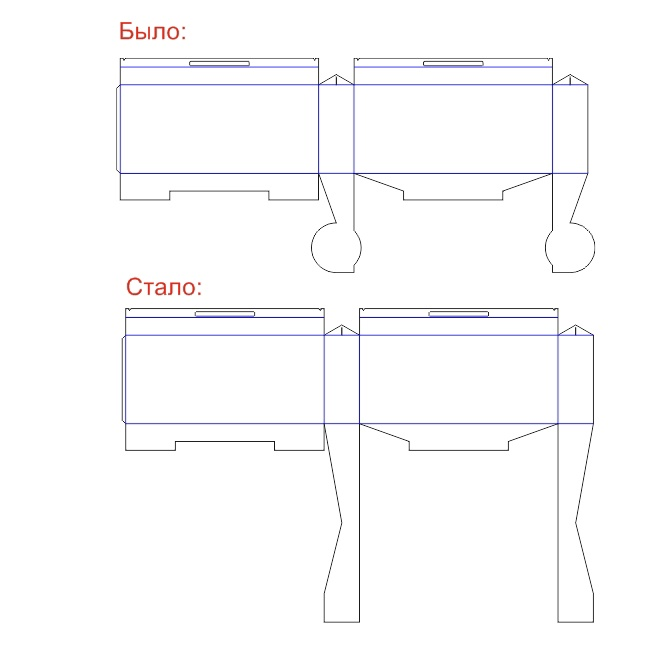

Начну с «Конструктора бумажных коробок«. Тут обновления и правда чисто технические и предложены одним из новых пользователей макроса. По его просьбе, были внесены некоторые изменения, которые улучшают сборку некоторых самосборных изделий каталога FEFCO (421,425,427,429), для толстого гофрированного картона. Немного изменены расчёты размеров, что приведет к более точной сборке. Увы, но исходные каталоги очень плохо иллюстрированны, и некоторые мои изначальные расчёты, немного ошибочные. И благодаря обратной связи, получается их существенно улучшить!
Обновление в «Конструкторе узоров» связано с моей новой разработкой, которая пока недоступна для всех пользователей — «Оркестратор узоров«. Вкратце, это специальный макрос, который в свою очередь может запускать макрос «Конструктор узоров«, и в автоматическом режиме варьирует заданные для вариации параметры (такие как размер элементов, их поворот, толщину контуров и т.д.), чтобы была возможность создавать целые галереи узоров, не утруждая себя перебором этих параметров вручную. Так вот, как известно пользователям Конструктора узоров, в этом макросе есть очень полезный режим объединения всех элементов узора в один контур. Что очень полезно, для создания уникальных геометрических узоров для украшения например шкатулок (сгенерированных, например, не менее прекрасным моим макросом «Конструктор шкатулок«). Но данный режим, не отслеживает, пересекаются ли исходные элементы друг с другом (чаще всего в силу взаимных поворотов или просто малости размера). И если задать генерацию в «Оркестраторе» именно с целью создания узоров для резки, то потом приходится пересматривать много узоров с целью обнаружения такой ситуации и выбраковки таких «неудачных» узоров. Чтобы облегчить себе эту задачу, я добавил режим отслеживания подобной ситуации. Включается он в общих настройках (так как работает для радиальных и сеточных паттернов).

И только для второго элемента (а значит элементов должно быть два) и в режиме объединённых узоров:

Вот пример работы без включенного режима проверки:

И с проверкой:

Как видно, не пересекаемые вторые элементы (повёрнутые на 45 градусов) были исключены из конечного результата, о чем выдано соответствующее сообщение.
В общем то, не этом всё.

Оркестратор конструктора узоров. Обновление макроса 0.74

Давно была у меня идея, каким образом упростить поиск интересных настроек для макроса Конструктор узоров. Ну и в добавок, хотелось сделать массовую генерацию узоров, в автоматическом режиме. В итоге, я пришёл таки к созданию макроса, который я назвал оркестратором конструктора узоров, так как он именно и занимается тем, что берёт базовые настройки узора, заданным образом их изменяет и создает на жестком диске файл по данным параметрам.

Внешний вид одной из вкладок оркестратора. Чекбоксы в обрамлении — места где можно задать вариацию исходных параметров.

И дальше приступает к следующей вариации. А вот для возможности создания таких базовых параметров, пришлось добавить возможность сохранять и потом грузить настройки в отдельный файл (с расширением *.pattern).

Ну, и заодно добавил 5 новых встроенных базовых контуров для генерации. В начале и представлены примеры одного из такого базового контура (прямоугольник с вогнутыми стенками) в одном из экспериментов. Причем, тут вариация только поворота и толщины контуров. И их было создано более 60 узоров, за пару минут!

Получаются порой очень неожиданные узоры, и это без применения вариаций! А уж с ними так количество уникальных узоров будет идти на многие тысячи! А ведь ещё есть и дизайнерский режим, когда элементы не соединяются в единое целое, и могут быть заменены на наборы и раскрашены в цветовые схемы! Короче, очень полезный вышел инструмент! Скоро ждите просто тонны библиотек узоров. Цены будут весьма демократичными, я думаю.
И напоследок видео, с пояснением как работает данный плагин

https://youtu.be/8hkxWeviy1I

Релиз макроса «Конструктор бумажных коробок» 1.0

В этом обновлении, который я решил сделать уже релизным, так как в общем то макрос давно уже можно считать полноценным продуктом, я добавил всего один вид базы (14) в группе B, каталога ECMA. Данный тип базы характеризуется тем, что имеет двойную но полую стенку:

Пример изделия в группе B, каталога ECMA

Ширина стенки устанавливается с помощью параметра Перехлёст (о или h).

При этом, очень важно понимать, что Длина и Ширина коробки, как и всегда в данном макросе, относится к ВНЕШНИМ габаритам коробки! Соответственно, внутренние размеры , уменьшатся на толщину заданную как перехлёст и толщины бумаги! Ну, и пример чертежа такого изделия в макросе:


Теперь, по поводу релиза. Макрос перепрыгнул сразу с номера 0.69 к 1.00. Это вполне нормальное явление, когда разработчик из бэта версии (номера до 1), переходит скачком к релизу. Макрос стал серьёзным, поддерживает очень большое число вариантов различной упаковки, и поэтому уже несерьёзно было относиться лично мне к нему, как к любительскому софту. Поэтому, и цена на него вырастает на 25% до 2000р. Кто успел — тот успел! Остальным, могу в утешение сказать — макрос будет однозначно продолжать развиваться. Планов много и скорее всего со временем он покроет ещё и группу 900 в каталоге FEFCO (вспомогательные элементы), и группы D,E каталога ECMA (непрямоугольные коробки с самосборкой и нестандартные тарные упаковки). И тогда он будет стоить ещё дороже. Так что, спешите приобрести профессиональный инструмент, которому нет аналогов! К тому же, скоро я сниму ряд небольших обзорных роликов по этому макросу, и будет сделано полноценное руководство пользователя.

Шести и восьмигранные упаковки группы С каталога ECMA. Обновление 0.69 макроса Конструктор бумажных коробок.

Собственно говоря, кроме того что у изделий данного типа 6 или 8 граней, сказать больше особо и нечего. Получается что то такое:

Решил проверить как выглядит в материале. Спроектировал такой вот чертёж:

Далее вырезал и собрал. Получилось вроде бы ничего. Всё четко собралось и выглядит нормально вполне:

Эта группа, когда будет дополнена ещё несколькими типами крышек, завершает активную работу над каталогом ECMA , но конечно не прекращает работу над макросом Бумажные коробки в целом. Но поскольку макрос очень сильно наполнен основными типами упаковки, макрос будет переведёт в разряд профессиональные и цена его будет увеличена! Спешите, пока цена ещё прежняя!

Группа С каталога ECMA (непрямоугольная форма упаковке с проклейкой по длинной стороне). Обновление 0.68 Конструктора бумажных упаковок

Пример упаковки группы С каталога ECMA

Продолжаю работу на макросом «Конструктор бумажных коробок». На сей раз добавлена группа С каталога ECMA. Она во многом похожа на группу А того же каталога. Так же есть клеевой клапан по вертикали, но существенное отличие в том, что число сторон у упаковки не 4, а 3, 5, 6 или 8 ( 4 так же есть, но я его не стал добавлять, так как группа А для прямых стенок куда более полная). Второе существенное отличие, которое я пока не буду включать в макрос( и буду ли я ещё очень сильно я подумаю) — это наличие в этой группе наклонных стенок, благодаря которых получается ещё варианты усечённой или полной пирамиды.

Таких пока не будет!

Итак, в этом обновлении доступно пока только тип основания с параллельными стенками, с 3 и 5 сторонами, и с типами закрытий 1, 10, 11, 15, 20, 21, 55.

Для трёхсторонних коробок базовая сторона — длина. А длина боковых стороны задаётся шириной, и причём она может быть больше (обязательно не меньше, иначе коробка просто не соберётся!) чем длина. А вот пятиугольная обязательно с одинаковой длиной всех(!) сторон, до есть равносторонний пятигранник. И поэтому ширина просто блокируется.

На этом сегодня всё. По мере наполнения этой категории С для 6 и 8 сторонних изделий, макрос перейдёт в релизный номер 1.0, и стоимость его вырастет ещё на 25%!

Смещенный центр у вкладыша петлевой шкатулки. Обновление 1.52 макроса Конструктор шкатулок.

Изменение маленькое, но наверное полезное. Его суть в том, что за счёт смещения места крепления петлевой крышки к вкладышу, при открывании, задняя стенка идёт по смещённой траектории и поэтому не цепляется за боковую стенку коробки. Более наглядно понятно в прилагаемой анимации.

Само-собой, относится это к петлевым крышкам первого и второго типа. Собственно, что ещё могу сказать, что за счёт смещения, петля немного приподнимается вверх, по сравнению с центральным расположением.

Декоративное обновление 0.67 макроса Конструктор бумажных шкатулок.

С утра наткнулся в Pinterest на интересную форму изделия, которую собственно давно хотел добавить, и тут меня осенило — можно же легко использовать целую группу каталога ECMA, для реализации целой россыпи чертежей декоративной упаковки со скошенными стенками, и большим числом типов закрытий! Правда, я ошибался что это сделать так уж и просто, так как выяснилось, что надо не просто сделать одну или две линии сгиба внутри стороны, но и в одном из случаев, скосить в параллелограмм и саму стенку. Но, к счастью, я сделал очень гибкую систему, которая позволила сделать это сравнительно легко!
Итак, теперь можно делать не только скучную прямоугольную упаковку группы A каталога ECMA. но и разнообразить её двумя интересными формами! Всё в общем то просто.

Надо только выбрать тип 03 или 04 в базах коробки, и для базы 03, в поле «Перехлёст» указать величину смещения параллелограмма. Не рекомендую слишком увлекаться большими величинами, так как в итоге может коробка банально не захотеть склеиться! Далее всё как и обычно: выбрать подходящие типы закрытия крышки и дна и создать чертёж.

И получим такие вот симпатичные упаковки:

Обновление 1.51 макроса Конструктор шкатулок (исправление в объёмных фигурах) и 0.66 Конструктор бумажных шкатулок (группа B каталога ECMA)

В который раз убеждаюсь, что практика мать порядка! Вот если бы сам не начал работать по просьбе в помощи над определённым видом объёмных фигур, то и ещё долго бы и не подумал, что в этом разделе есть определённые недочёты. Точнее — их там ещё очень много, но на сей раз руки дошли до двух из них. Но обещаю, идей в ходе исправлений пришло не мало, и постараюсь некоторые из них внедрить в скором времени.
Итак, перовое! Очень мне не понравилось разбиение на прямоугольных секциях, при пропорциональном спрямлении. Пришлось от совсем уж пропорционального отказаться, так как в таком случае изначальные углы между секциями стенок могли корёжится ну очень уж некрасиво. Например вот так:

Старая версия (до 1.50). Показано как исходная форма внешнего контура искажается в старой версии расчёта пропорциональной разбивки при спрямлениях.

Плюс там ошибка в выборе внутреннего контура, в версиях CorelDraw старше Х7. И к тому же, внутренние контуры ещё и рассчитываются по неправильному алгоритму количества углов. В общем — кошмар. Намучался пока сделал заказ — ужас какой — то. Пришлось делать работу над ошибками:

А вот теперь, после внесения изменений (версия 1.51). Намного лучше, на мой взгляд!

Идея такова: теперь учитываются длины исходных сегментов, и хотя количество конечных сегментов и может отличаться от запрашиваемого пользователем, да и длина может оказаться не настолько уж пропорциональной. Но, зато, теперь очень хорошо всё в плане соблюдения исходного контура!
Второе нововедение, которое тоже давно напрашивалось — соединительный шип у вертикальных стенок ранее был только один (или вообще не было), и теперь можно добавить любое (разумное) число таких шипов. Не знаю зачем, но просят и сделал наконец:

И получается так:

Это все, что касается обновления в Конструкторе шкатулок

В обновлении макроса 0.66 Конструктор бумажных коробок, произведено существенное расширение основ (баз) группы B каталога ECMA. Касаются они склеиваемых основ (баз) с номерами 40,42,44,46,48 (отличаются количеством дополнительных стенок от 0 до 4 по сторонам базы). Эти новые базы отключают в конструкторе типы закрытий от 01 до 07 и открывает соединения 20,21,22,23,25. И наоборот, первые типы баз от 10 до 32, закрывают эти соединения, и открывают 01,02,03,04,05,06,07. Звучит запутанно, но такова логика составителей каталога ECMA.

Как я уже упомянул, данная группа предназначен для склеивания клапанов, но имеется большой плюс в том, что почти все базы (кроме 48 и 49) могут иметь крышку, в вот в самосборных только у баз 15 и 20:

Собственно на этом всё на сегодня!

Горизонтальные перегородки в ящиках и шкатулках. Обновление 1.50 макроса Конструктор шкатулок

Давно просили, и вот случилось! Краткая предыстория:
Я очень редко берусь за создание кому то макетов, но прекрасно понимаю, что иногда ради создания одной специфичной коробки, покупать достаточно задорого, целый макрос. Поэтому, если есть свободное время, я берусь помочь таким людям. Очередная просьба была специфична: нужна горизонтальная перегородка, для крепления хрупких изделий. Для пробной резки, я сделал таковую в ручном режиме: сдублировал дно и крепления под него, и сделал прорезь нужной конфигурации в этом дубликате. Но поставил себе на заметку, что это неудобно, хотя и не сложно. Надо повернуть все стенки, расставить прорези под пазы строго на одном уровне, опять объединять стенки и прорези. Короче — не страшно, но нудно. Поэтому, решил что надо создавать горизонтальные перегородки!
Как получилось, лучше посмотреть в видео:

Но если вкратце, то теперь можно добавить в ящики и шкатулки одну или две горизонтальные перегородки, и потом в готовом чертеже просто сделать прорези в нужном месте, нужного размера и формы. И собственно — всё!


Заодно в видео показан механизм работы скользящей петлевой крышки из предыдущего обновления 1.49


Ну, и на этом важность данного обновления за номером 1.50 (юбилей однако!) не исчерпывается! Так случилось, что ко мне с аналогичной просьбе о разработке чертежей для объемных букв обратился ещё один человек. Задача была простой, так как буквы были нужны с исключительно прямыми секциями и я согласился помочь. И каково было мое неприятное удивление, когда сперва выяснилось, что если внутренний элемент контура смещён от вертикального центра влево или право, то пазы под боковые стенки рассчитываются на неверные места! А что е того хуже, и сами стенки рассчитываются при этом с неверными параметрами! И этой ошибке уже несколько лет, а никто не сообщал о ней! Как так?! Ну, в общем, надо почаще брать заказы, тогда на практике находятся ошибки и неудобные в работе моменты, которые я сам нахожу и исправляю. Вот и эту проблему вроде как исправил!

Обновления макросов Конструктор шкатулок 1.49 и Конструктор бумажных коробок 0.65

Обновление 1.49, содержит в себе одно изменение в макросе: скользящая петлевая крышка, для изделия ящик. Система простая до неприличия: к петле добавляется 2 горизонтальных паза, а к крышке, в крайней позиции — дополнительный шип, который служит фиксатором. В закрытом состоянии крышка сдвигается влево в пазе, и тем самым фиксируется на 4 точках. Для открытия надо сдвинуть крышку влево, чтобы шипы вышли из пазов, и можно открывать в правом правом положении:

Доступна такая крышка только(!) для изделия Ящик и для петлевой крышки над(!) стенками. При этом, данный режим блокирует создание замка на правой крышке, так что будьте внимательны с этим вопросом!


Обновление 0.65 для Конструктора бумажных коробок, содержит добавление в группе В каталога ECMA одного типа основы 15 (с одинарными стенками и соединением на зацеп), трех типов соединений 5,6,7 (все три являются клапанами с зацепом) и двух типов крышек 54 и 60. Данные нововведения интересны прежде всего тем, что позволяют безклейно соединять переднюю и заднюю крышку, добавляя дополнительную жесткость.

Чертёж изделия с кодом В 10.07.00.00 каталога ECMA

Должен отметить в который уже раз, что каталог составлен из рук вон плохо, п приходится додумывать конструкцию на свой лад, так как все имеющиеся в моих руках варианты чертежей изделий данной группу, просто противоречат порой изначальной классификации! Или , что ещё «интереснее» под одним и тем же кодом, может быть представлено совершенно разное начертание клапанов или соединений. В общем, будет как я проектирую, так как иначе, надо было бы делать не конструктор, а каталог по типу FEFCO с конкретными чертежами, что ставит под вопрос вообще необходимость в каталоге ECMA, так как уже есть схожий каталог, с очень дублирующими во многом готовыми типами изделий.

Для проверки спроектированных зацепов, пришлось доставать свой плоттер и проверять в материале. И не зря! Нашел сразу несколько недочетов и исправил.

Развертка в материале вышепоказанного чертежа

Готовая коробка
